拆卸 Rally 踏板
您可拆卸并重新组装踏板主轴，以清洁和润滑设备组件。
注意
Garmin 建议您一次仅更换一边踏板，并留意小螺丝和密封垫圈。您须准备 4 mm 内六角扳手、PH00 螺丝刀、15 mm 踏板扳手、外径小于 17 mm 的 12 mm 套筒扳手（通常为 1/4＂四方孔）以及自行车润滑脂和棉棒。请注意避免损坏任何 Rally 部件。
注意：若您的 Rally 为单边功率系统，则右侧踏板无电池舱。
- 使用 15 mm 踏板扳手拆卸踏板。
注意：左侧踏板主轴有一左旋（逆时针）螺纹将其连接至自行车曲柄臂上。

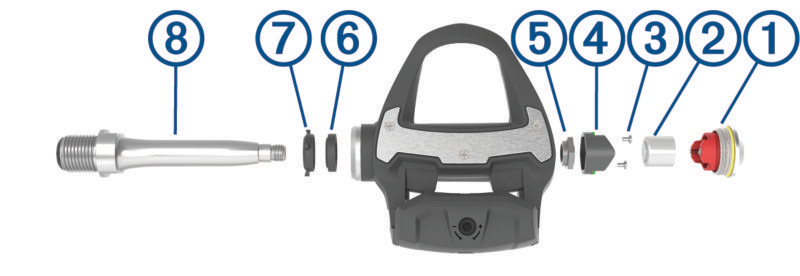

- 使用 4 mm 内六角扳手拆卸电池盖 ①。
- 将电池盖和电池 ② 放置于一边。
- 使用小十字螺丝刀（PH00）从电池舱 ④ 内部卸下两个螺丝 ③。
- 移除电池舱。
- 用踏板扳手牢牢固定踏板主轴，再使用 12 mm 套筒扳手旋开踏板主轴螺帽 ⑤。
注意：右侧踏板上的黑色主轴螺帽为反向螺纹。左侧踏板的银色轴心螺帽。左侧主轴有一条环状刻线在板手槽上。
- 从踏板主体取出主轴。
- 移除踏板内部密封垫圈 ⑥ 和外密封垫圈⑦。
注意：两个密封垫圈均为圆锥形以适配锥形主轴 ⑧。
- 擦净组件上的润滑脂。
- 将内部密封垫圈安装至踏板主体。
您须往下按压以便垫圈与轴承贴合。
- 将外部密封垫圈套至主轴。
- 用棉棒将自行车润滑脂涂抹在踏板主体内部轴承上。
- 主轴上涂抹一层自行车润滑脂。
- 将踏板主轴插入曲柄。
外部密封垫圈须与主轴顶部贴齐。
- 安装主轴螺帽。
- 使用踏板扳手牢牢固定住主轴，再使用 12 mm 套筒扳手将主轴螺帽旋紧，建议扭矩 10 N-m。
警告为确保主轴螺帽保持原位，须按建议的扭矩大小旋紧。若未能正确拧紧螺帽可能导致踏板在行驶过程中脱落，有可能造成财产损失或严重人身伤害甚至死亡。
- 安装电池和两个螺丝。
- 安装电池和电池盖，并用手旋紧。
注意：请勿损坏或遗失 O 型垫圈。
- 使用 4 mm 内六角扳手将电池盖拧紧，建议扭矩 5 N-m。
LED 状态指示灯简短绿色闪烁，之后红色闪烁。
- 在自行车上安装踏板（拆卸现有踏板，第1页）。
