安装 Rally 功率计

警告

为确保主轴保持原位，须按建议的扭矩大小旋紧。若未能正确拧紧主轴可能导致踏板在行驶过程中脱落，有可能造成财产损失或严重人身伤害甚至死亡。

此部分适用于 Rally 200 双边功率计系列，并使用 Rally RS 功率计图片示意。安装步骤与 Rally 100 单边功率计类似，但单边功率计的传感器仅位于左侧踏板。更多详细信息，请参阅 关于Rally 100单边功率计，第3页。

1. 请先安装右侧踏板。
2. 主轴上涂抹一层自行车润滑脂。



3. 将踏板主轴插入曲柄。

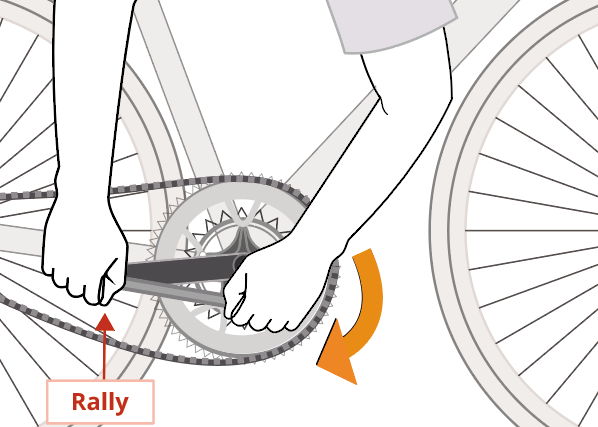

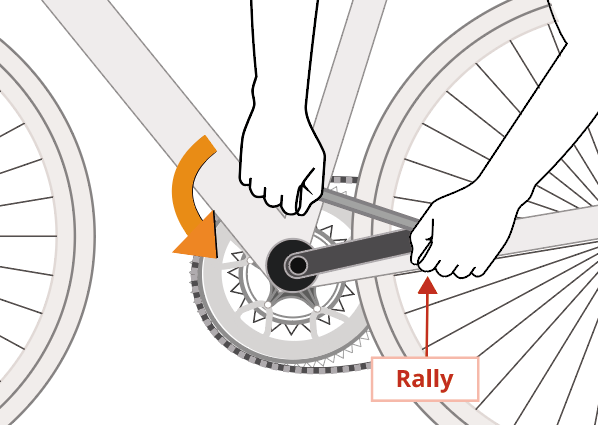

4. 用扭矩扳手或踏板扳手拧紧踏板主轴。

   注意：请使用扭矩可达 34 N-m 的 15mm 扭矩扳手或 15mm 踏板扳手，Garmin 建议扭矩为 34 N-m。



   非驱动侧



   驱动侧

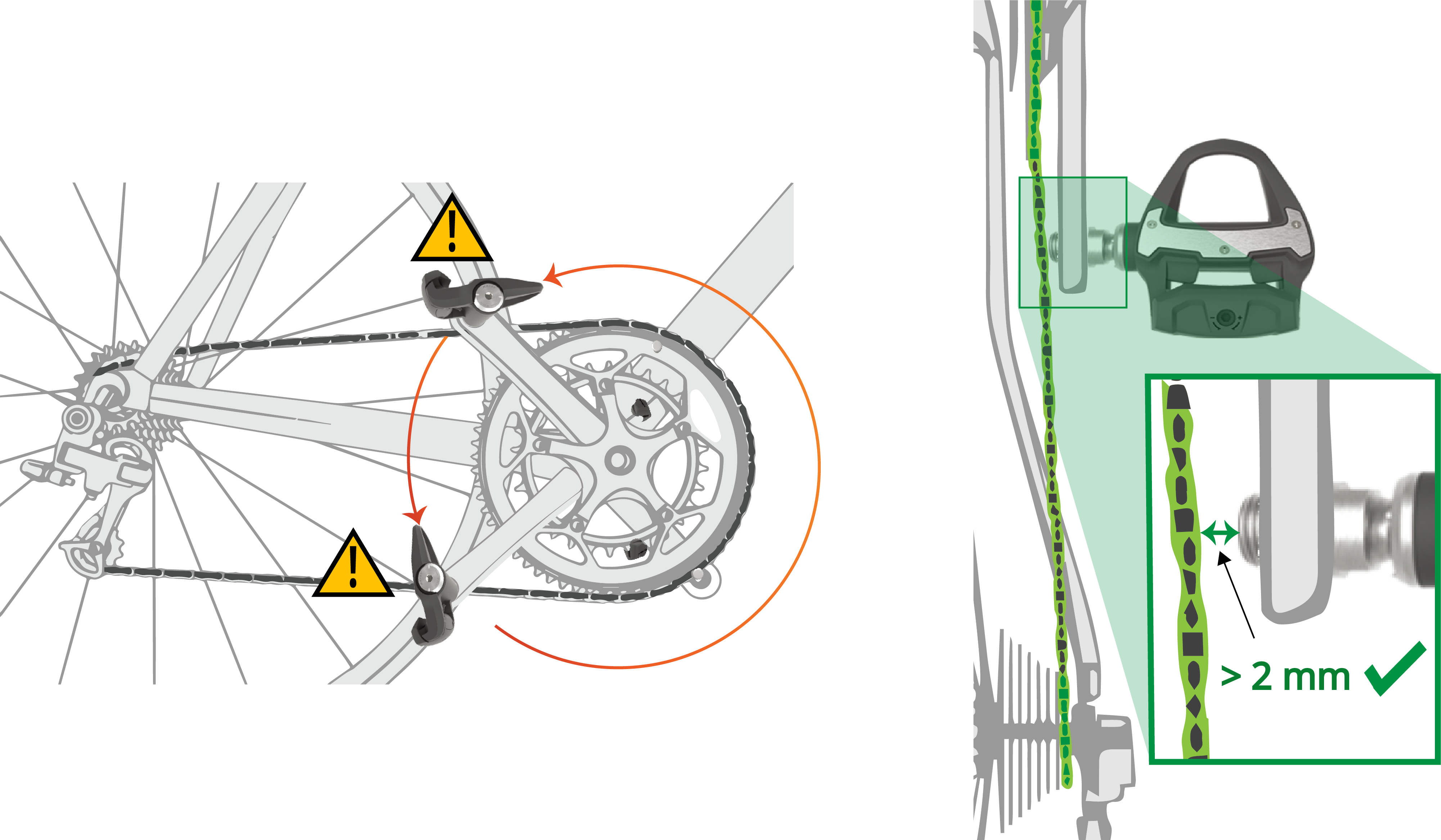

5. 旋转曲柄臂以查看间隙。

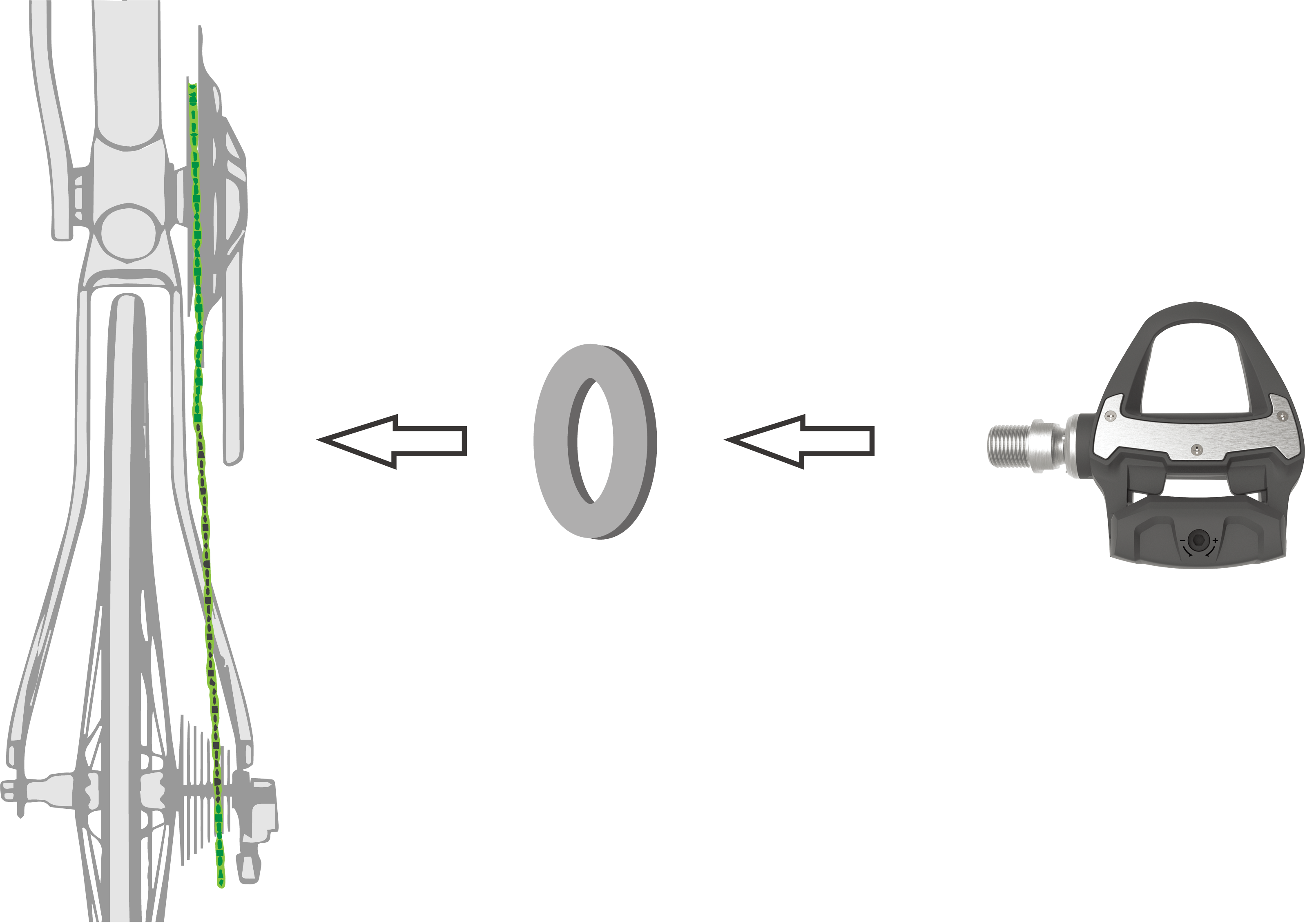

若您的踏板会摩擦链条，您可在踏板与曲柄之间加装踏板垫片以增加间隙。为保持左右相等的踩踏宽度值（Q-factor），可在非驱动侧踏板主轴上也加装一个垫片。

警告

请勿向每个踏板添加多个垫圈，这样做可能会增加踏板主轴和主轴螺纹的压力，从而损坏踏板或自行车，或导致碰撞造成财产损失或严重人身伤害。

注意

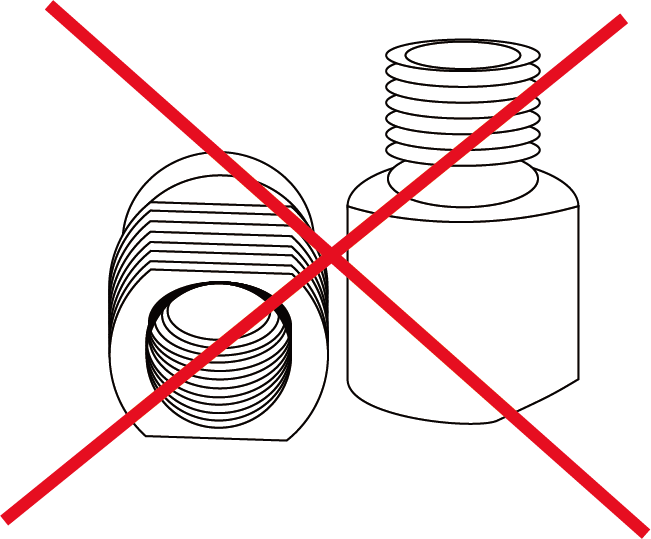

请勿安装踏板延伸座，这可能会损坏设备，并使保修失效。
