Lắp bàn đạp Rally

CẢNH BÁO

Để đảm bảo trục chính ở đúng vị trí, bạn phải siết chặt theo thông số mô-men xoắn được khuyến nghị. Không vặn chặt trục xoay đúng cách có thể khiến bàn đạp bị rơi ra trong quá trình hoạt động, có thể dẫn đến hư hỏng tài sản hoặc thương tích nghiêm trọng hoặc tử vong.

Quy trình này dành cho bất kỳ hệ thống Rally 200 nào và sử dụng hình ảnh của bàn đạp Rally RS. Việc cài đặt cho bất kỳ hệ thống Rally 100 nào cũng giống nhau, nhưng các bộ phận cảm biến lực chỉ có ở bên trái bàn đạp. Để biết thêm thông tin, xem Giới thiệu Hệ thống Rally 100.

1. Lắp bàn đạp bên phải trước.

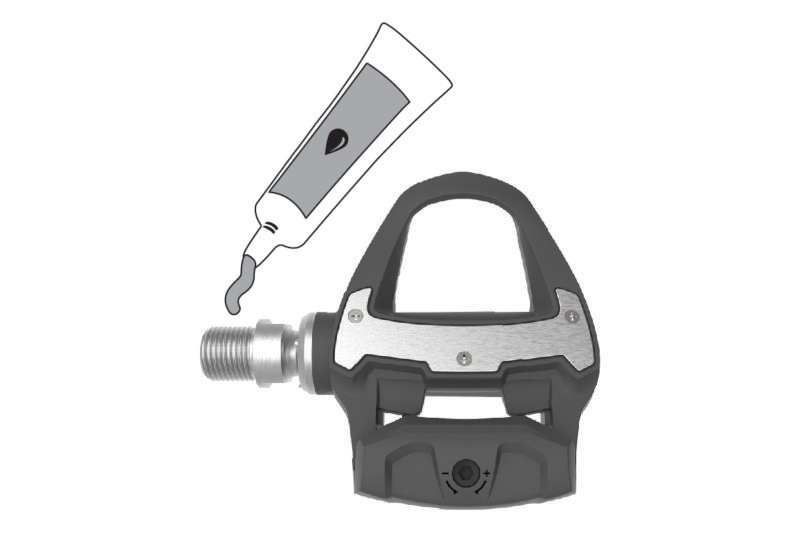

2. Bôi một lớp mỡ mỏng lên ren bu-lông của trục chính.



3. Đưa trục chính vào lỗ trục chính.
4. Siết chặt trục chính bằng cờ lê mô-men xoắn hoặc cờ lê bàn đạp.

   LƯU Ý: Khuyến nghị nên vặn trục chính đến 25 ft-lb (34 N-m) bằng cách sử dụng cờ lê mô-men xoắn nếu có hoặc càng chặt càng tốt bằng cờ lê bàn đạp.

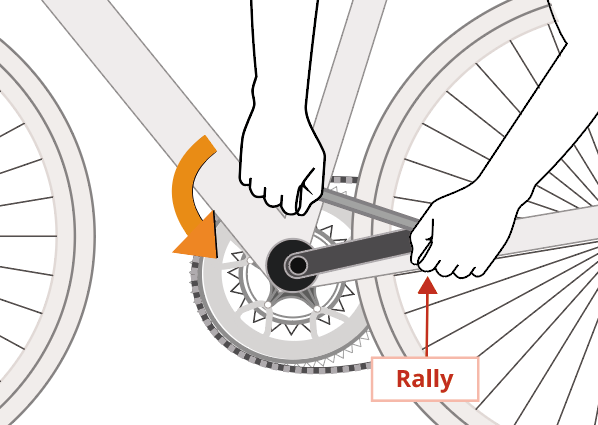

   Bên không có giò dĩa

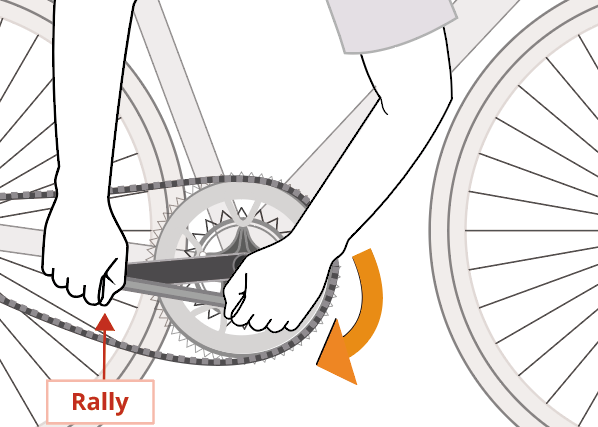

   Bên có giò dĩa

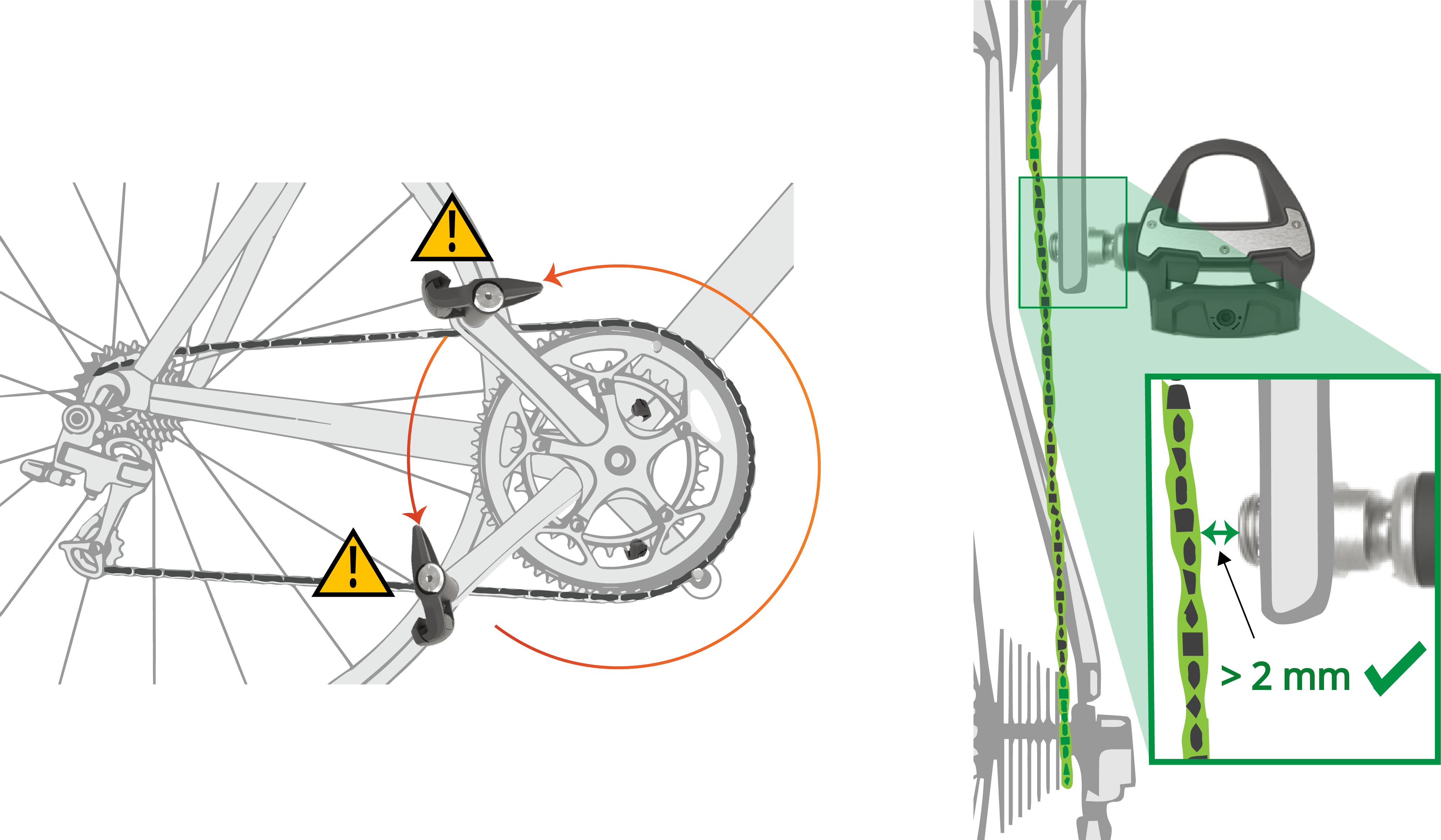

5. Xoay tay quay để kiểm tra độ hở của xích.

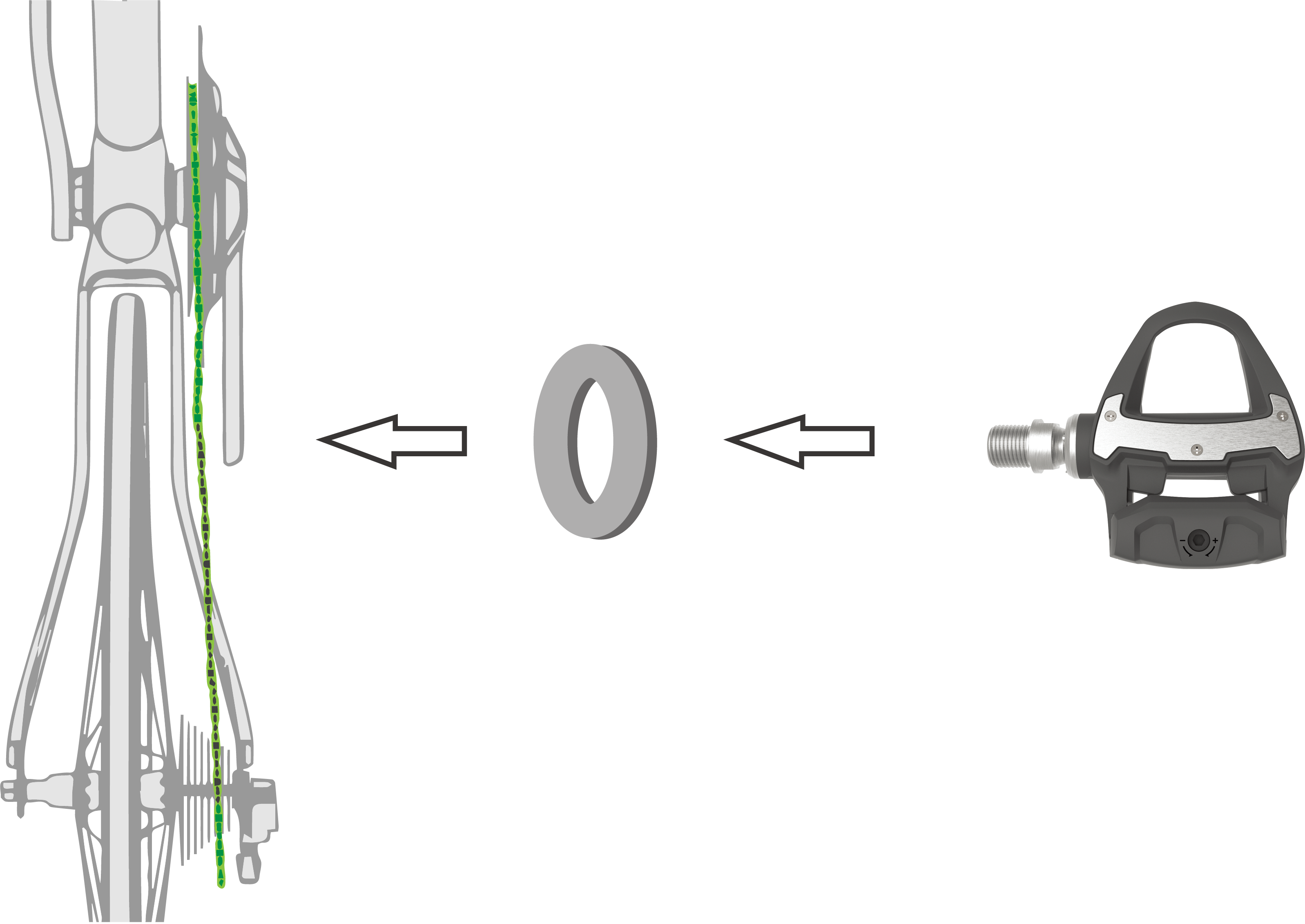

Nếu bàn đạp cọ xát vào xích, bạn có thể lắp thêm vòng đệm vào giữa trục chính và giò dĩa để tăng khoảng hở. Để duy trì hệ số q bằng nhau giữa hai bên, bạn có thể bổ sung thêm một vòng đệm vào trục bàn đạp bên trái.

CẢNH BÁO

Không thêm nhiều hơn một vòng đệm cho mỗi bàn đạp. Điều này có thể làm tăng lực căng trên trục bàn đạp và các trục chính gây ra hư hỏng cho bàn đạp hoặc xe đạp hoặc có thể xảy ra va chạm dẫn đến hư hỏng tài sản hoặc thương tích cá nhân nghiêm trọng.

CHÚ Ý

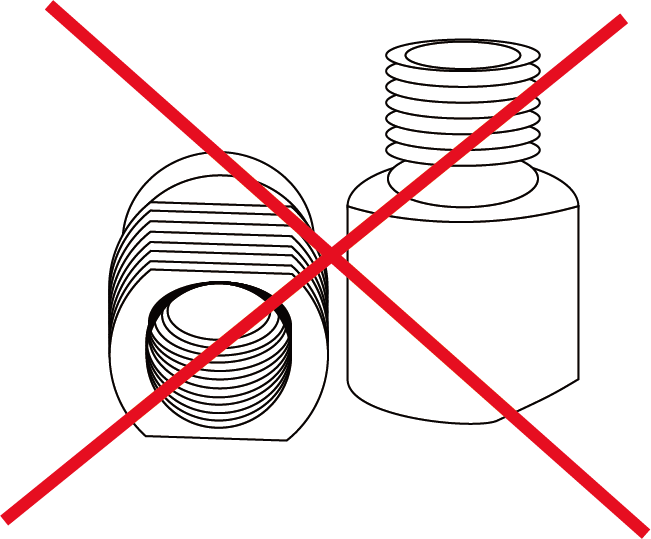

Không lắp đặt cùng với bộ mở rộng bàn đạp xe đạp vì làm như vậy có thể làm hỏng thiết bị và sẽ làm mất hiệu lực bảo hành.
