เปลี่ยนบันไดจักรยาน Rally ของคุณ

ข้อสังเกต

Garmin แนะนำให้เปลี่ยนบันไดจักรยานที่ละข้างในแต่ละครั้ง และคอยดูแลรักษาสกรูและซีลชิ้นเล็กไม่ให้สูญหาย คุณจะได้รับประแจหกเหลี่ยม 4 มม., ไขควง PH 00, ประแจเหยียบ 15 มม., ประแจกระบอกขนาด 12 มม. ที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่า 17 มม. (โดยทั่วไปคือไดรฟ์ 1/4 นิ้ว) บนประแจแรงบิด, และจาระบีจักรยาน ใช้ด้วยความระมัดระวังอย่าให้ส่วนประกอบของ Rally เสียหาย

ขั้นตอนนี้แสดงขั้นตอนในการเปลี่ยนบันไดจักรยาน Rally RS และ Rally XC ที่เหมือนกับขั้นตอนการเปลี่ยนบันไดจักรยานซีรี่ส์ Rally อื่น ๆ

หมายเหตุ: หากคุณมีระบบบันไดจักรยานเพียง 1 ข้าง บันไดจักรยานด้านขวาไม่มีช่องใส่แบตเตอรี่

1. ใช้ประแจขนาด 15 มม. เพื่อถอดบันได Rally RS ออก

   หมายเหตุ: หมุนประแจทวนเข็มนาฬิกาในการถอดบันไดจักรยานด้านซ้าย

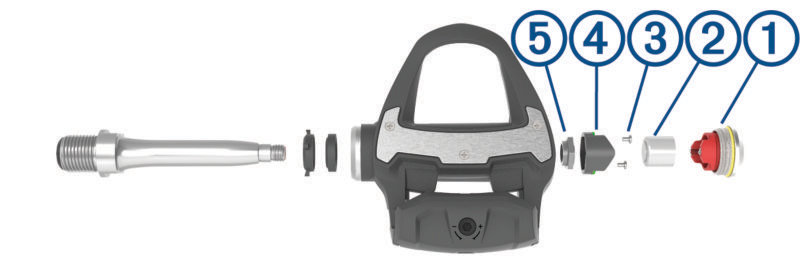

2. ใช้ประแจหกเหลี่ยมขนาด 4 มม.ขันถอดฝาปิดแบตเตอรี่



3. ถอดฝาปิดและแบตเตอรี่ ออกไว้ข้าง ๆ



4. ใช้ไขควงแฉกขนาดเล็ก (PH 00) เพื่อถอดสกรู สองตัวออกจากช่องใสแบตเตอรี่
5. ถอดช่องใส่แบตเตอรี่ออก
6. ขณะใช้ประแจแบนจับบันไดจักรยานให้แน่น ใช้ประแจกระบอก 12 มม.เพื่อขันสกรูออกจากแกนหมุน

   หมายเหตุ: บันไดจักรยานด้านขวามีน็อตแกนสีดำและเกลียวย้อนกลับ บันไดจักรยานด้านซ้ายมีน็อตแกนสีเงินและเกลียวมาตรฐาน แกนด้านซ้ายมีเส้นบนประแจแบน

7. เลื่อนแกนออกจากตัวบันได
8. เช็ดคราบจาระบีเก่าบนแกนหมุน
9. ทาจาระบีจักรยานที่แกนหมุน

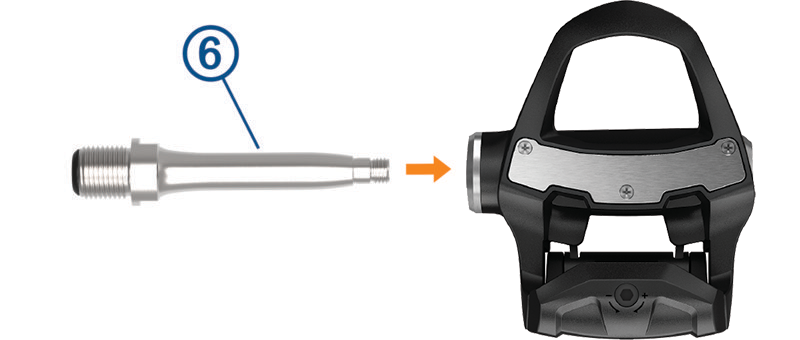

10. ใส่แกนหมุน ลงบนตัวบันไดจักรยานใหม่



    ตัวบันไดจักรยานใหม่ได้รับการซีลป้องกันฝุ่นจากโรงงาน ตัวซีลด้านนอกควรกดลงแนบกับด้านบนของปลอก

11. ใส่น็อตแกนหมุนคืน
12. ขณะใช้ประแจแบนจับบันไดจักรยานให้แน่น ใช้ประแจกระบอก 12 มม. ขันน็อตแกนหมุนด้วยแรงบิด 7 ปอนด์-ฟุต (10 นิวตัน-เมตร)

    คำเตือน

    เพื่อตรวจสอบว่าน็อตแกนหมุนเข้าที่ ควรหมุนให้แน่นในแรงบิดที่แนะนำที่ระบุไว้ การไม่ขันน็อตตามแรงบิดที่แนะนำอาจทำให้บันไดจักรยานหลุดออกมาขณะการปั่น และอาจทำให้ทรัพย์สินเสียหายหรือการได้รับบาดเจ็บหรือเสียชีวิต

13. ใส่ช่องแบตเตอรี่และสกรูทั้งสองตัว
14. เปลี่ยนแบตเตอรี่ ปิดฝาครอบแบตเตอรี่ และหมุนให้แน่นด้วยมือ

    หมายเหตุ: ระวังไม่ให้ประเก็นโอริงได้รับความเสียหายหรือสูญหาย

15. ใช้ประแจหกเหลี่ยมขนาด 4 มม. เพื่อปรับฝาปิดแบตเตอรี่ให้แน่น ด้วยแรงบิดที่ 3.6 ปอนด์-ฟุต (5 นิวตัน-เมตร)

    ไฟ LED แสดงการกระพริบแสงสีเขียวสั้น ๆ ตามด้วยแสงสีแดงยาว ๆ

16. ติดตั้งบันไดจักรยานลงบนจักรยานของคุณ (การติดตั้งบันไดจักรยาน Rally)
