การยกเครื่องของบันไดจักรยาน Rally

คุณสามารถถอดประกอบชิ้นส่วนและแกนบันไดจักรยานเพื่อทำความสะอาดและใส่จาระบีส่วนประกอบต่างๆ

ข้อสังเกต

Garmin แนะนำให้เปลี่ยนบันไดจักรยานที่ละข้างในแต่ละครั้ง และคอยดูแลรักษาสกรูและซีลชิ้นเล็กไม่ให้สูญหาย คุณจะได้รับประแจหกเหลี่ยม 4 มม., ไขควง PH 00, ประแจเหยียบ 15 มม., ประแจกระบอกขนาด 12 มม. ที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่า 17 มม. (โดยทั่วไปคือไดรฟ์ 1/4 นิ้ว) บนประแจแรงบิด, และจาระบีจักรยาน ใช้ด้วยความระมัดระวังอย่าให้ส่วนประกอบของ Rally เสียหาย

หมายเหตุ: หากคุณมีระบบบันไดจักรยานเพียง 1 ข้าง บันไดจักรยานด้านขวาไม่มีช่องใส่แบตเตอรี่

1. ใช้ประแจขนาด 15 มม. เพื่อถอดบันไดจักรยานออก

   หมายเหตุ: หมุนประแจทวนเข็มนาฬิกาในการถอดบันไดจักรยานด้านซ้าย

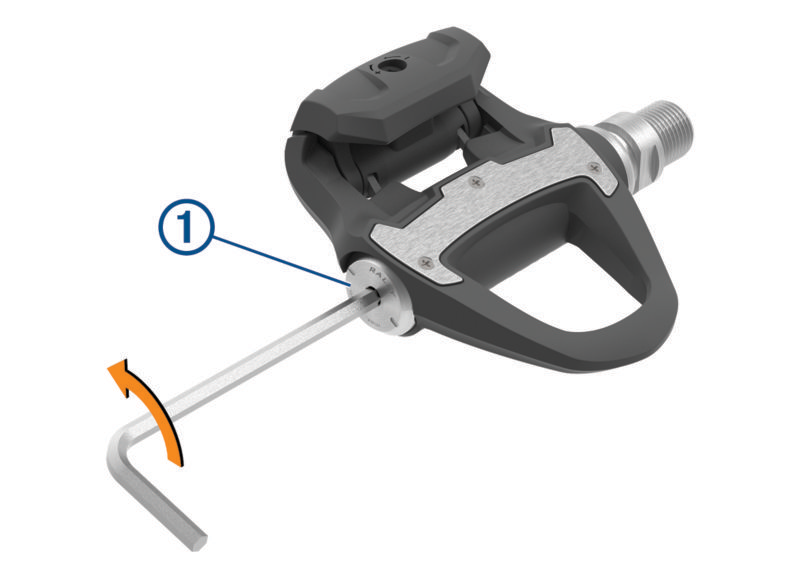

2. ใช้กุญแจหกเหลี่ยมเบอร์ 4 มม.ขันถอดปิดแบตเตอรี่

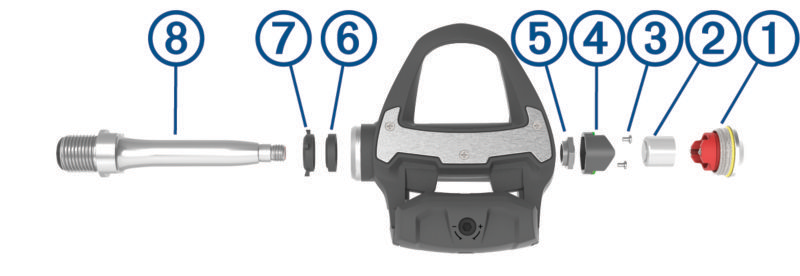

3. ถอดฝาปิดและแบตเตอรี่ ออกวางข้างๆ



4. ใช้ไขควงแฉกขนาดเล็ก (PH 00) เพื่อถอดสกรู สองตัวออกจากช่องใสแบตเตอรี่
5. ถอดช่องใส่แบตเตอรี่ออก
6. 16 ขณะใช้ประแจแบนจับบันไดให้แน่น ใช้กุญแจบ็อกซเบอร์ 12 มม.เพื่อขันสกรูแกนหมุนให้แน่น

   หมายเหตุ: บันไดขวามีแกนน็อตหมุนสีดำและเกลียวแบบวนย้อน บันไดซ้ายมีน็อตแกนหมุนสีเงิน บันไดซ้ายมีแนวเข้ากับประแจแบน

7. เลื่อนแกนออกจากตัวบันได
8. ถอดซีลด้านใน และด้านนอก จากภายในตัวบันได

   หมายเหตุ: ซีลทั้งคู่จะเป็นรูปกรวยเพื่อให้เข้ากับรูปทรงแกนหมุน

9. เช็ดจารบีเก่าออกจากชิ้นส่วนทั้งหมด
10. ใส่ซีลด้านในเข้าในตัวบันได

    คุณควรกดลงเพื่อให้สัมผัสกับลูกปืน

11. เลื่อนซีลด้านนอกไปบนแกนหมุน
12. ใสจารบีจักรยานที่ลูกปืนภายในตัวบันได
13. ทาจารบีจักรยานที่แกนหมุน
14. ใส่แกนด้านในเข้าในตัวบันได

    ซีลด้านนอกและด้านบนสุดของแกนหมุนควรกดลงไปบนตัวบันไดจักรยาน

15. ใส่น็อตแกนหมุนคืน
16. ในขณะที่ถือยึดประแจแบนไว้กับบันไดจักรยานอย่างระมัดระวัง ใช้ประแจกระบอกเพื่อขันน็อตแกนหมุนด้วยแรงบิด 7 ปอนด์-ฟุต (10 นิวตัน-เมตร)

    คำเตือน

    เพื่อตรวจสอบว่าน็อตแกนหมุนเข้าที่ ควรหมุนให้แน่นในแรงบิดที่แนะนำที่ระบุไว้ การไม่ขันน็อตตามแรงบิดที่แนะนำอาจทำให้บันไดจักรยานหลุดออกมาขณะการปั่น และอาจทำให้ทรัพย์สินเสียหายหรือการได้รับบาดเจ็บหรือเสียชีวิต

17. ใส่ช่องแบตเตอรี่และสกรูทั้งสองตัว
18. เปลี่ยนแบตเตอรี่ ปิดฝาครอบแบตเตอรี่ และหมุนให้แน่นด้วยมือ

    หมายเหตุ: ระวังไม่ให้ประเก็นโอริงได้รับความเสียหายหรือสูญหาย

19. ใช้ประแจหกเหลี่ยมขนาด 4 มม. เพื่อปรับฝาปิดแบตเตอรี่ให้แน่น ด้วยแรงบิดที่ 3.6 ปอนด์-ฟุต (5 นิวตัน-เมตร)

    ไฟ LED แสดงการกระพริบแสงสีเขียวสั้น ๆ ตามด้วยแสงสีแดงยาว ๆ

20. ติดตั้งบันไดจักรยานลงบนจักรยานของคุณ (การติดตั้งบันไดจักรยาน Rally)
