ペダルを取り付ける
以下の取り付けの手順は、Rally RKペダルボディで例示されています。Rally 110/210のペダルボディが異なる場合でも、共通の手順で取り付けることができます。
注意
Rally 110/210 ペダルにペダルブーツやエクステンダーを取り付けないでください。ペダルブーツやエクステンダーはスピンドル内の電子機器を損傷し、製品の故障につながる可能性があります。
注意：右ペダルを先に取り付けてください。

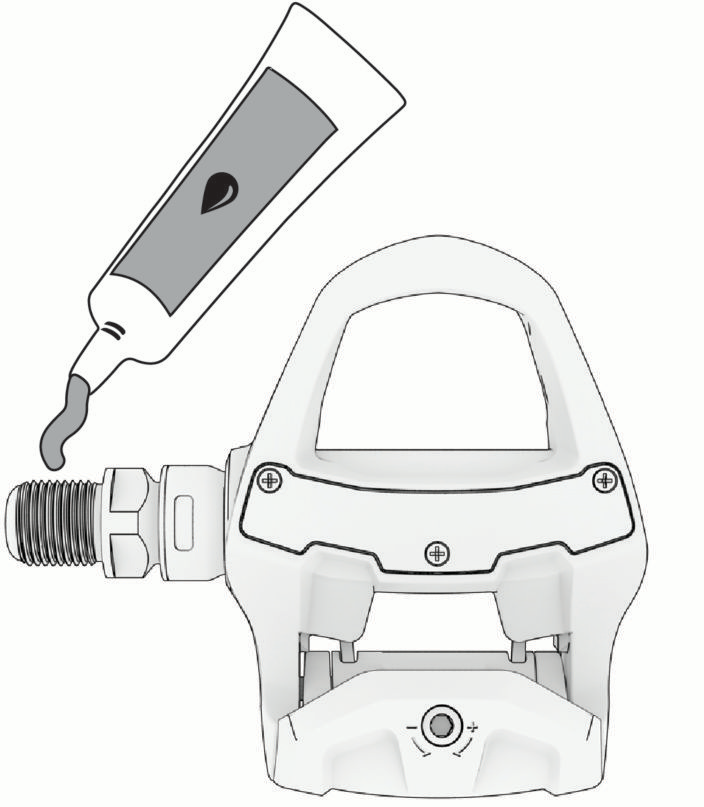

- ペダルのスピンドルねじ部に薄くグリースを塗布します。
注意
ペダルを取り付ける前に、ねじ部にグリースを塗布する必要があります。グリースなしで取り付けると、製品が損傷する恐れがあります。
- スピンドルをクランクアームに差し込みます。
- スピンドルを手で締めます。

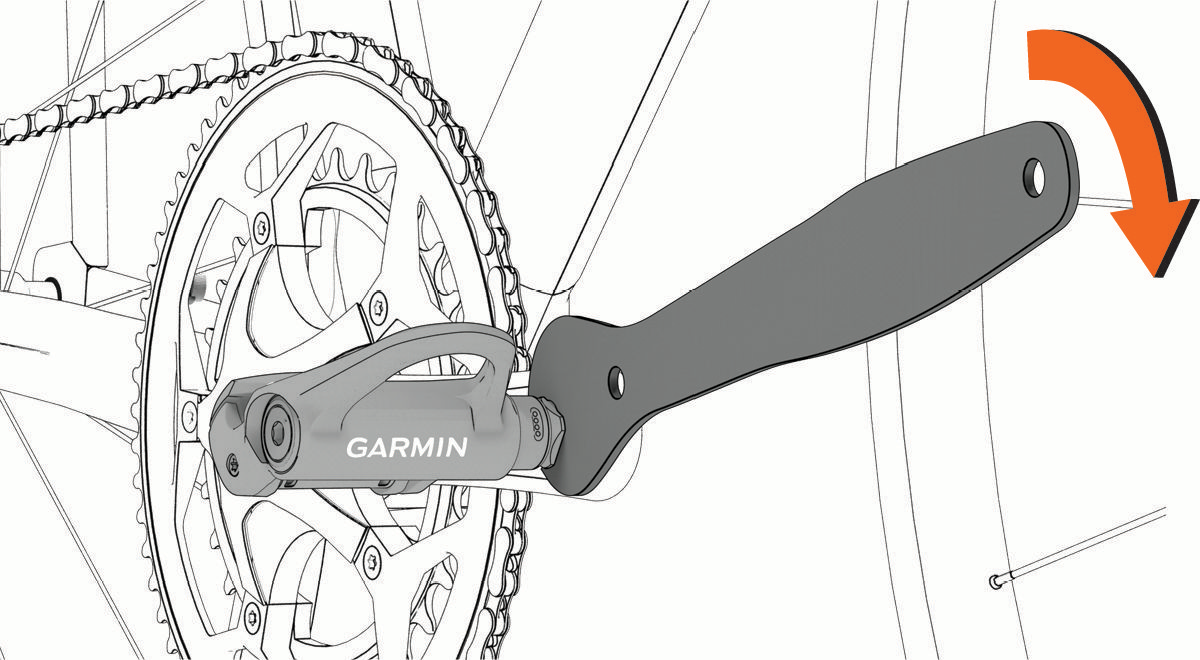

- 15mmレンチを使用してスピンドルをしっかり締め付けます。
- 注意：正確なパワー計測を行うためには、ペダルをクランクアームに推奨トルク 35 N･m（26 lbf･ft.）で締め付ける必要があります。
- 同様の手順で左ペダルを取り付けます。
- 注意：左ペダルのスピンドルは逆ねじです。
- ギアをアウタートップ（フロントが最大チェーンリング、リアが最小ギア）の位置にセットします。
- クランクアームを回転させて、クリアランスを確認します。
注意

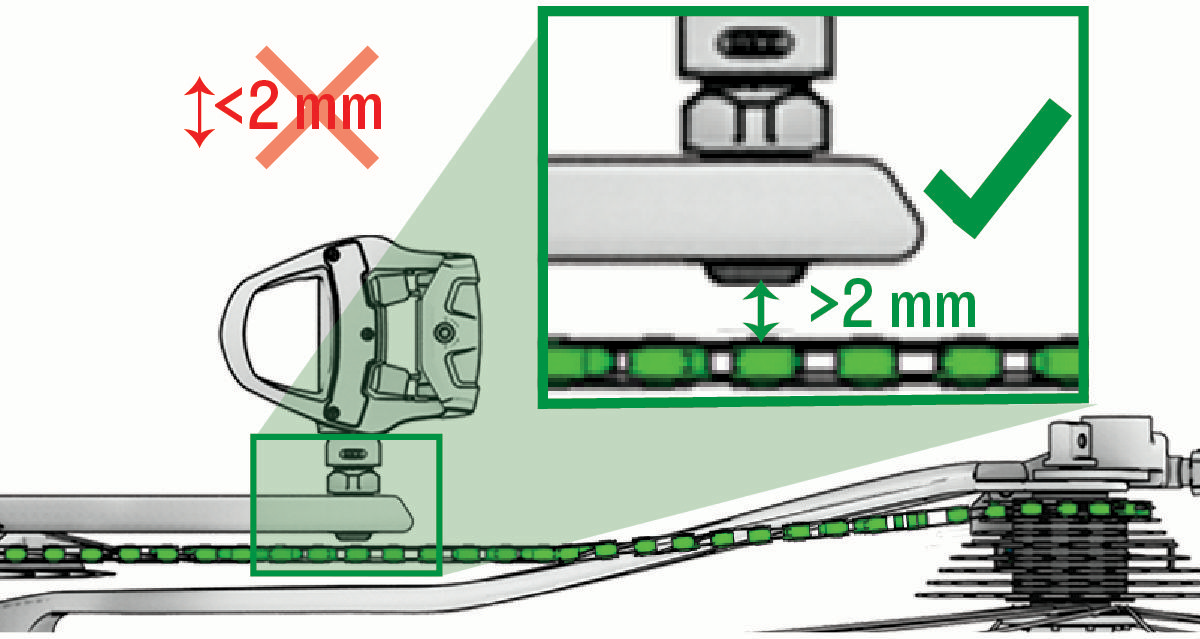

ペダルのスピンドルとチェーン、変速機（グループセット）、フレームなどのバイクの各部品との間に、少なくとも2mmのクリアランスがあることを確認してください。走行中にフレーム、チェーン、または変速機のいずれかがスピンドルに接触すると、スピンドル内の電子機器が損傷し、製品の故障につながる可能性があります。
- 必要に応じて、左右両側のペダルのスピンドルとクランクアームの間に付属のワッシャーを1枚挿入してください。これにより、クリアランスが確保され、左右のペダルの均一性が保たれます。
警告
各ペダルにワッシャーを複数枚使用しないでください。複数枚使用すると、スピンドルやねじ部に過度な負荷がかかり、製品の故障、物的損害、または重大な人身事故につながる可能性があります。
