Lắp đặt xe đạp leo núi

LƯU Ý: Nếu bạn không có giá này, bạn có thể bỏ qua tác vụ này.

1. Chọn vị trí an toàn để lắp thiết bị Edge sao cho không gây ảnh hưởng đến hoạt động an toàn của xe đạp.

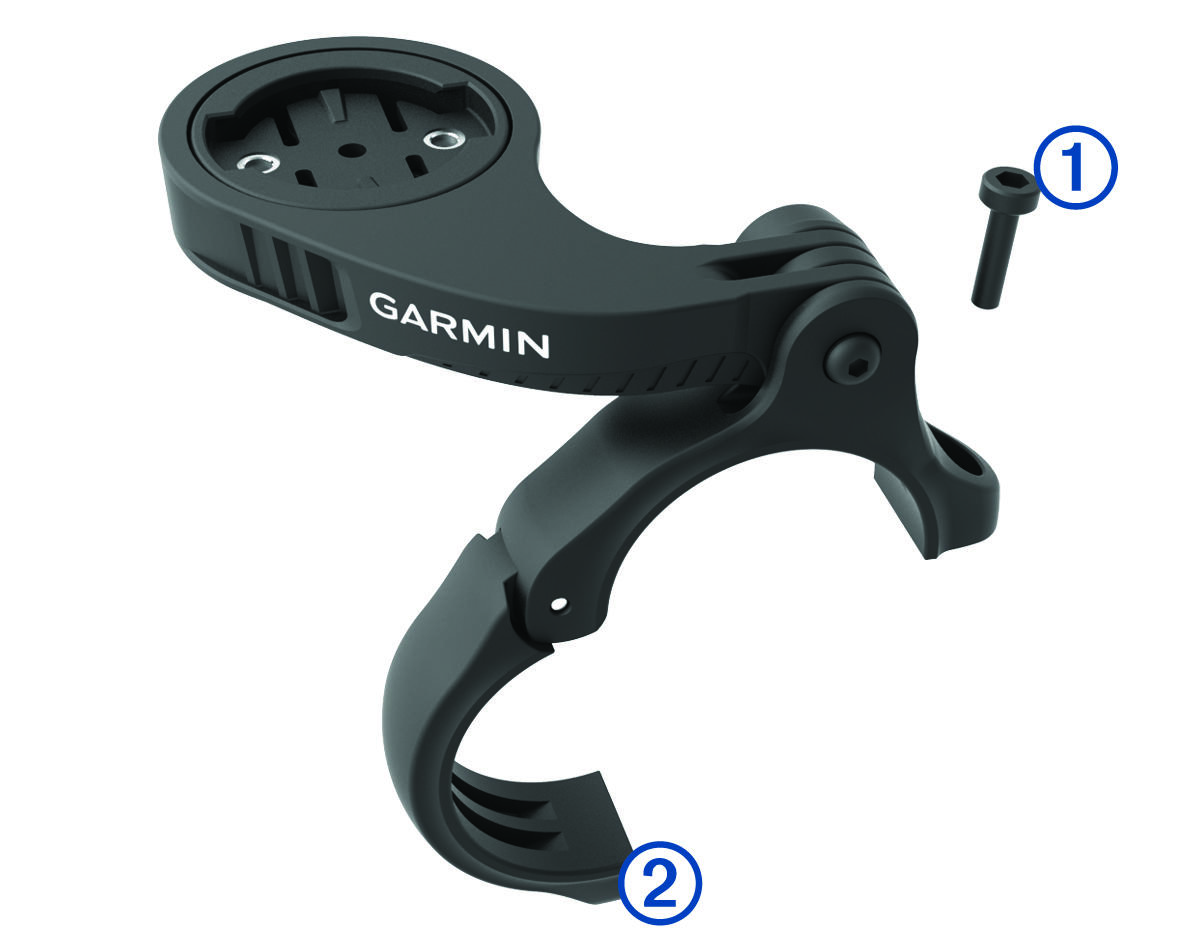

2. Sử dụng chìa khóa đầu lục giác 3 mm để tháo vít khỏi bộ nối ghi đông xe đạp .



3. Chọn một tùy chọn:
   • Nếu đường kính ghi đông là 25,4 mm, hãy sử dụng miếng đệm dày hơn.
   • Nếu đường kính ghi đông là 31,8 mm, hãy sử dụng miếng đệm mỏng hơn.
   • Nếu đường kính ghi đông là 35 mm, hãy sử dụng miếng đệm mỏng hơn.

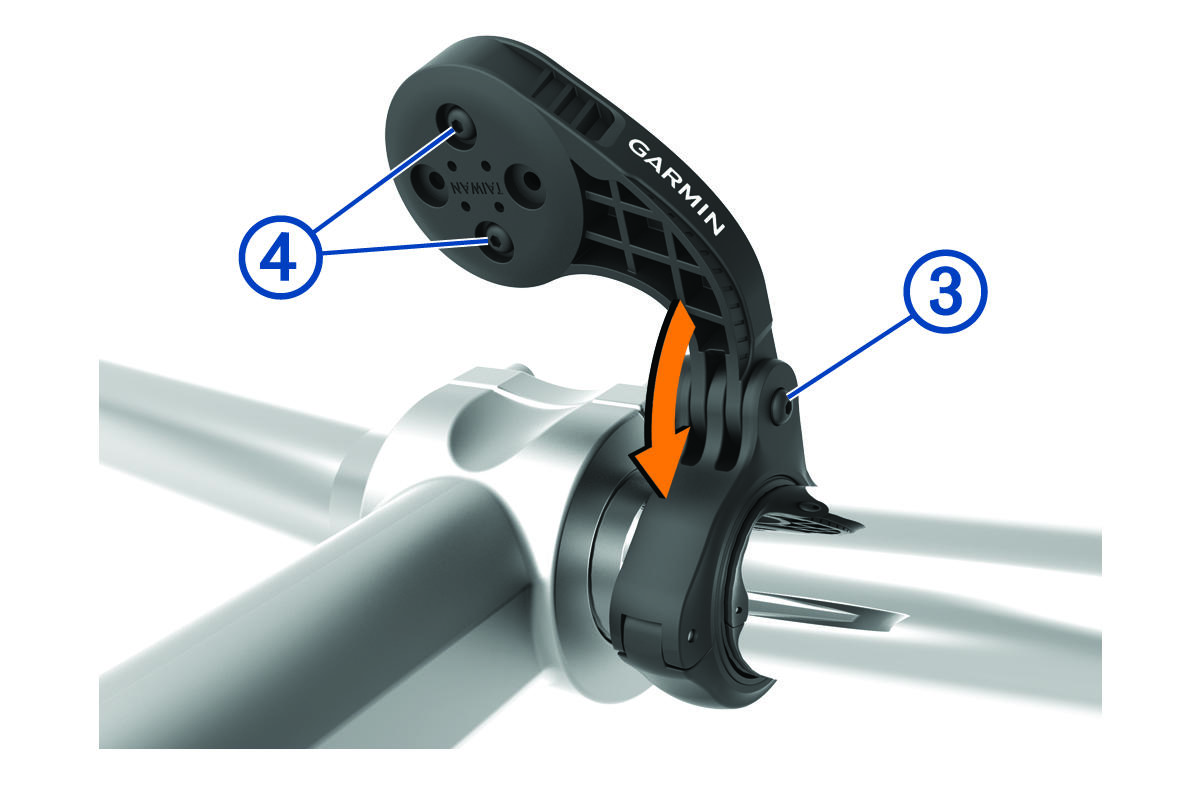

4. Đặt bộ nối ghi đông xung quanh ghi đông nhờ đó, cánh tay bệ đỡ nằm ở trên khung xe đạp.
5. Sử dụng chìa khóa đầu lục giác 3mm để nới lỏng vít trên cánh tay bệ đỡ, đặt cánh tay bệ đỡ và siết chặt vít.

   LƯU Ý: Garmin yêu cầu vặn chặt vít để tay đỡ an toàn với thông số momen xoắn tối đa là 20 lbf-in (2.26 N-m. Bạn nên kiểm tra độ chắc của vít định kỳ.

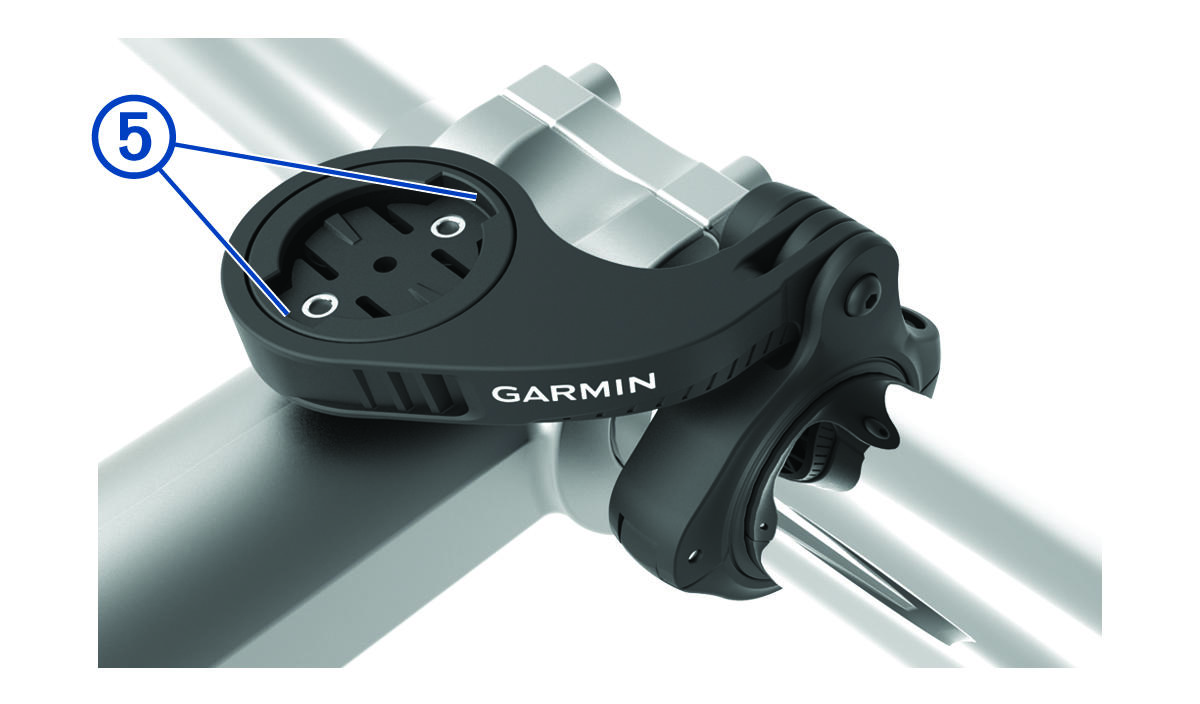

6. Nếu cần thiết, hãy sử dụng chìa khóa đầu lục giác 2mm để tháo hai vít ở mặt sau của bệ đỡ , tháo và quay bộ kết nối và thay thế các vít để làm thay đổi hướng của bệ đỡ.
7. Lắp đinh ốc vào và siết chặt trên bộ nối ghi đông.

   NOTE: Garmin yêu cầu vặn chặt vít để tay đỡ an toàn với thông số momen xoắn tối đa là 7 lbf-in (0.8 N-m. Bạn nên kiểm tra độ chắc của vít định kỳ.

8. Căn chỉnh các mấu ở phía sau thiết bị Edge khớp với các rãnh trên giá gắn .



9. Ấn nhẹ và xoay thiết bị Edge theo chiều kim đồng hồ đến khi nó cố định tại vị trí.
